6.1.4 Телескопическая стойка передней подвески. Сборка

6.1.3. Телескопическая стойка передней подвески. Сборка

Примечания

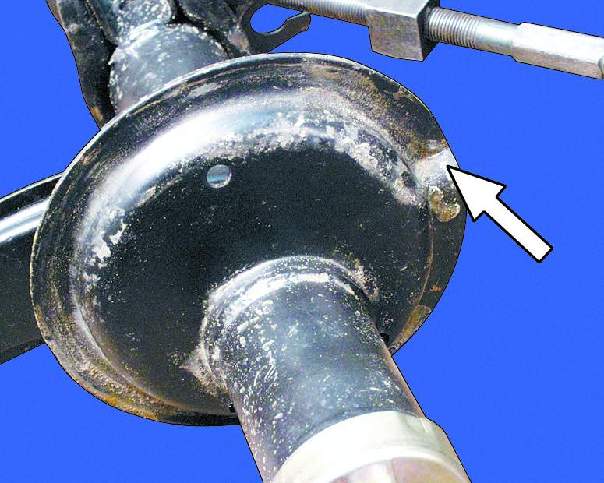

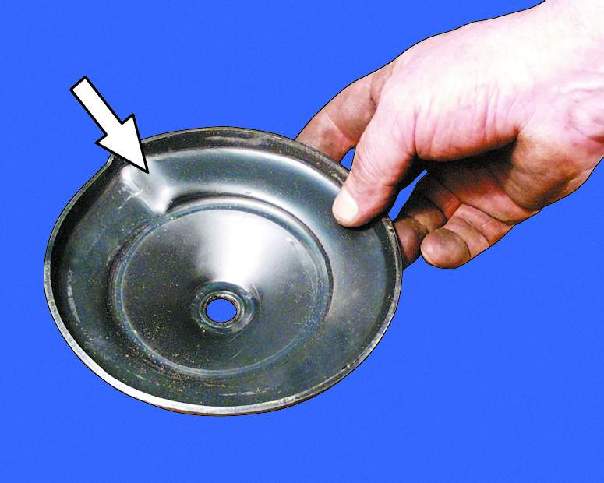

Выступ нижней чашки пружины. Выступ верхней чашки пружины.

ПОРЯДОК ВЫПОЛНЕНИЯ

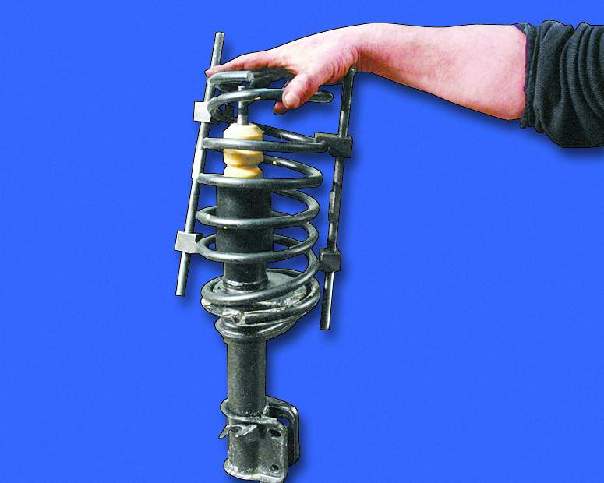

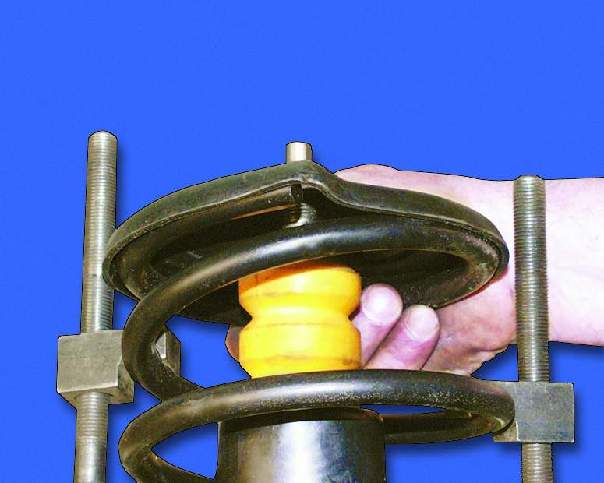

1. Пружину установите так, чтобы конец ее нижнего витка упирался в выступ нижней чашки. 2. Установите верхнюю чашку так, чтобы ее выступ упирался в конец верхнего витка пружины. 3. Установите верхнюю опору стойки с ограничителем хода сжатия и заверните гайку крепления верхней опоры стойки, удерживая от проворачивания шток амортизатора за лыски вторым ключом, моментом 67,0–82,0 Н·м (6,7–8,2 кгс·м).
