6.1.3 Телескопическая стойка передней подвески. Разборка

6.1.2. Телескопическая стойка передней подвески. Разборка

Телескопическая стойка передней подвески:

1 - пружина
2 - защитный кожух
3 - верхняя чашка пружины
4 - верхняя опора стойки
5 - ограничитель хода сжатия опоры
6 - буфер сжатия
7 - шток амортизатора
8 - корпус стойки

ПОРЯДОК ВЫПОЛНЕНИЯ

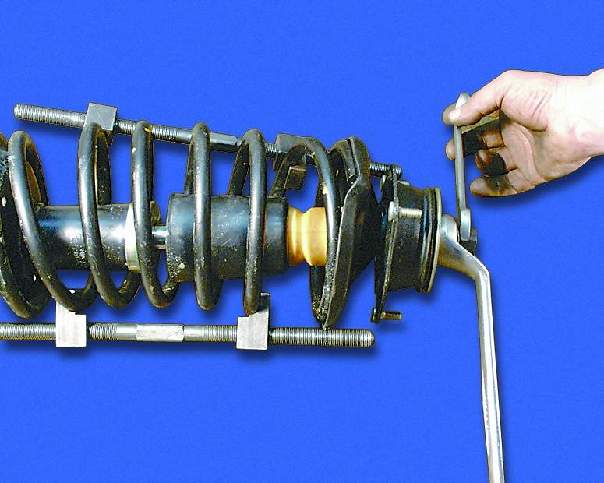

1. Установите стяжки на пружину и немного сожмите ее.	2. Отверните гайку крепления верхней опоры стойки, удерживая шток амортизатора за лыски от проворачивания вторым ключом.	Примечание Лыски на штоке амортизатора.

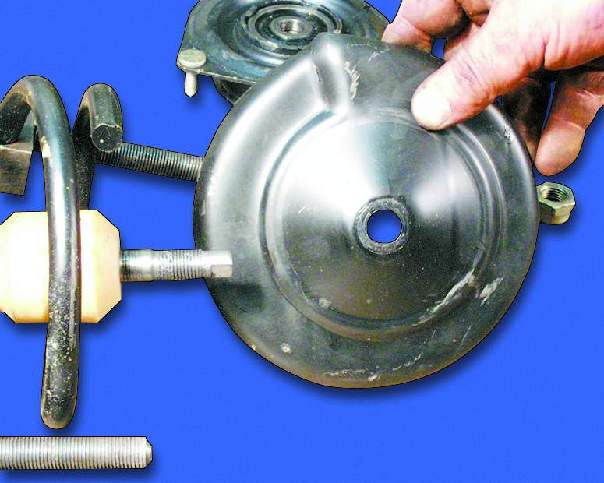

3. Снимите ограничитель хода сжатия опоры.	4. Снимите верхнюю опору стойки с подшипником.	5. Снимите верхнюю чашку пружины.

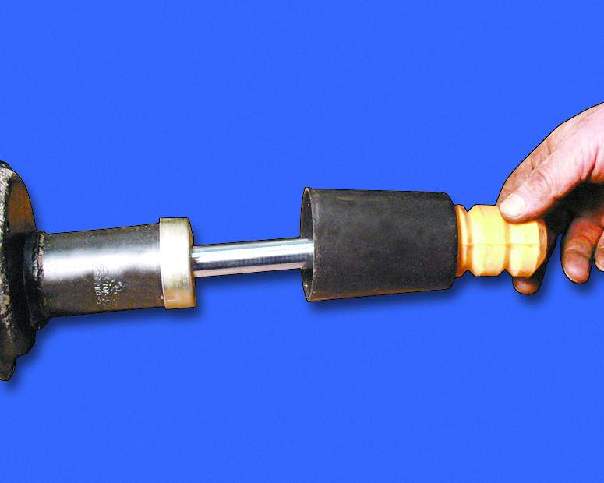

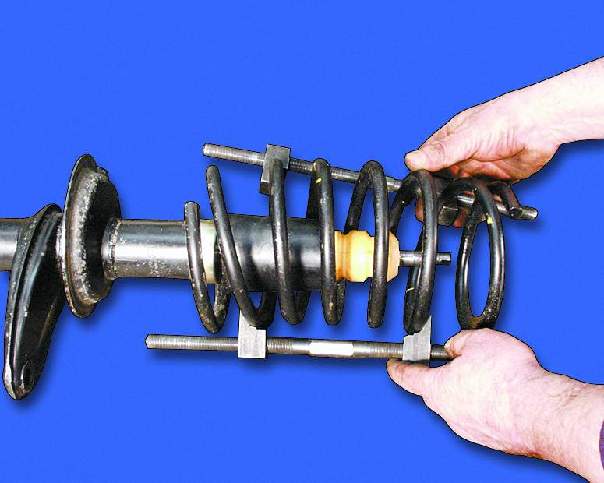

6. Аккуратно снимите пружину.	7. Снимите буфер хода сжатия с защитным кожухом.
