11.3.5 Сборка карбюратора

11.3.4. Сборка карбюратора

Примечания

Маркировка жиклеров определяется расходом, который замеряется с помощью микроизмерителей. Настройка микроизмерителей осуществляется по эталонным жиклерам.

Условный расход топливного жиклера определяется по эталонному жиклеру по специальной методике. Контролю в процессе эксплуатации не подлежит.

Тарировочные данные карбюратора

Параметр	Первая камера	Вторая камера
Диаметр смесительной камеры, мм	32	32
Диаметр диффузора, мм	21	23
Главная дозирующая система: маркировка топливного жиклера маркировка воздушного жиклера	97,5 165	97,5 125
Тип эмульсионной трубки	23	ZC
Система холостого хода и переходные системы: маркировка топливного жиклера маркировка воздушного жиклера	42 170	50 120
Эконостат: условный расход топливного жиклера	-	60
Экономайзер мощностных режимов: маркировка топливного жиклера усилие сжатия пружины при высоте 9,5 мм, Н	40 1,5±10%	- -
Ускорительный насос: маркировка распылителя маркировка кулачка подача топлива за 10 циклов, см3	35 7 11,5	40 - 11,5
Пусковые зазоры: воздушной заслонки, мм дроссельной заслонки, мм	3±0,2 0,85	- -
Диаметр отверстия для вакуумного корректора, мм	1,2	-
Диаметр отверстия игольчатого клапана, мм	1,8
Диаметр отверстия перепуска топлива в бак, мм	0,7
Диаметр отверстия вентиляции картера двигателя, мм	1,5	-

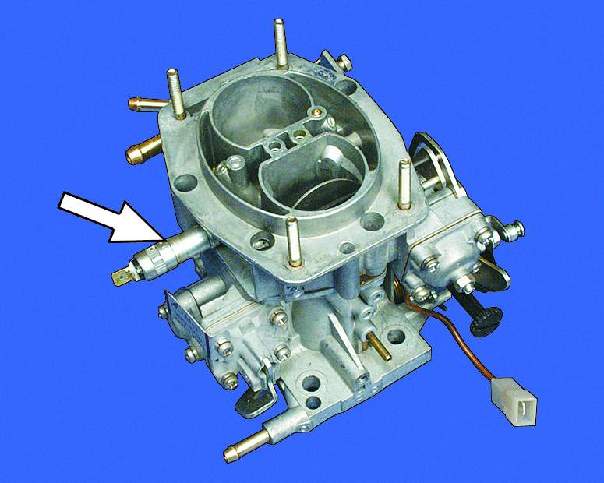

ПОРЯДОК ВЫПОЛНЕНИЯ 1. Поплавок должен свободно, без заеданий, поворачиваться на оси и не задевать стенки поплавковой камеры. В противном случае отрегулируйте положение поплавка, как указано в подразделе 11.3.9. 2. Игла клапана должна свободно перемещаться в гнезде. Момент затяжки седла клапана 15 Н·м (1,5 кгс·м). 3. Момент затяжки электромагнитного клапана 4 Н·м (0,4 кгс·м). 4. Установите жиклеры в соответствии с нанесенной на них маркировкой (см. "Тарировочные данные карбюратора"). 5. Если снимался рычаг привода воздушной заслонки, перед заворачиванием оси рычага нанесите на ее торец и верхние витки резьбы герметик типа УГ-9. 6. При сборке ускорительного насоса наживите винты крепления крышки, нажмите до упора на рычаг привода насоса и в таком положении окончательно заверните винты крепления крышки. 7. Отрегулируйте пусковое устройство и проверьте работу механизма блокировки второй камеры (см. подразделы 11.3.8. и 11.3.10.).
