12.7.1 Вторичный вал коробки передач

12.7. Вторичный вал коробки передач

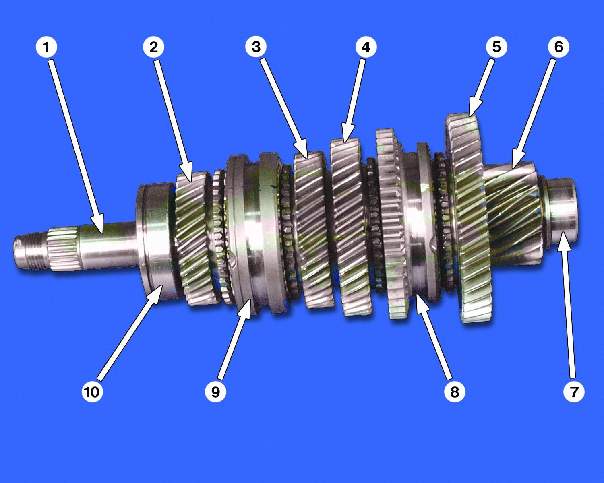

Вторичный вал коробки передач:

1 - вторичный вал
2 -  шестерня 4-ой передачи
3 - шестерня 3-ей передачи
4 -  шестерня 2-ой передачи
5 -  шестерня 1-ой передачи
6 -  ведущая шестерня главной передачи
7 -  внутренне кольцо переднего подшипника вала
8 -  синхронизатор 1-ой и 2-ой передач с зубчатым венцом передачи заднего хода
9 - синхронизатор 3-ей и 4-ой передач
10 - задний подшипник вала
