12.16.4 Замена втулок педалей

12.16.3. Замена втулок педалей

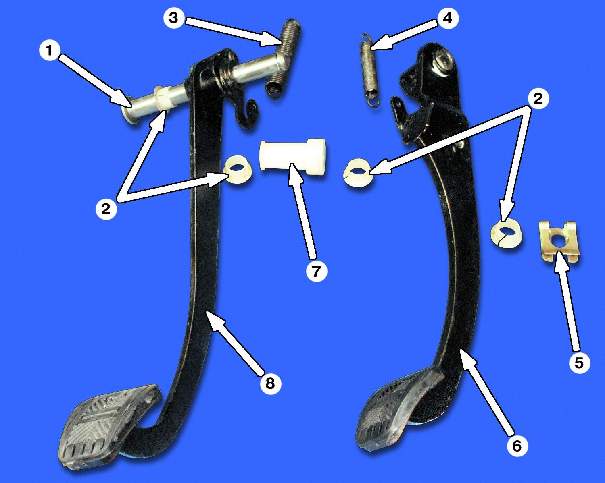

Педали сцепления и тормоза в разборном виде:

1 -  ось педалей
2 -  втулки оси
3 -  оттяжная пружина педали сцепления
4 -  оттяжная пружина педали тормоза
5 -  стопорная скоба
6 -  педаль тормоза
7 -  дистанционная втулка
8 -  педаль сцепления

Предупреждения

Если в педалях сцепления или тормоза имеется большой люфт, значит изношены втулки оси педалей и их надо заменить.

Если нужно, замените также сломанные или растянутые оттяжные пружины педалей.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите стопорную скобу с пальца педали сцепления.

2. Отсоедините наконечник троса от педали сцепления.

3. Отсоедините оттяжную пружину педали сцепления от кронштейна.

4. Снимите стопорную скобу с пальца педали тормоза.

5. Выньте палец педали тормоза.

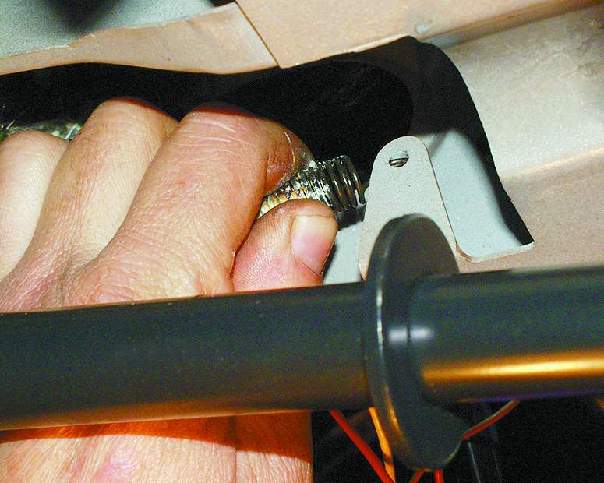

6. Отсоедините оттяжную пружину педали тормоза от кронштейна.

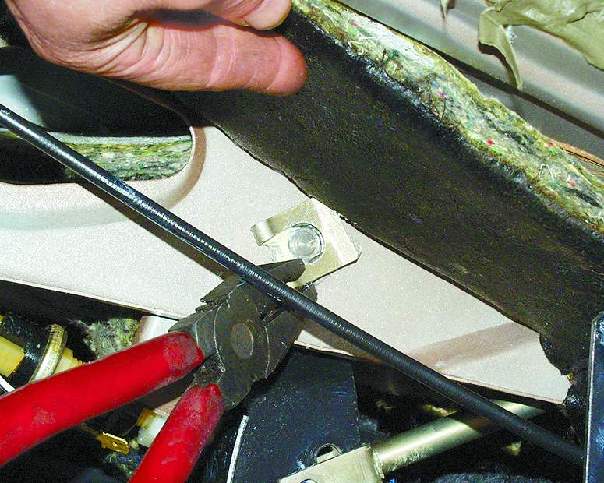

7. Снимите стопорную скобу с оси педалей.

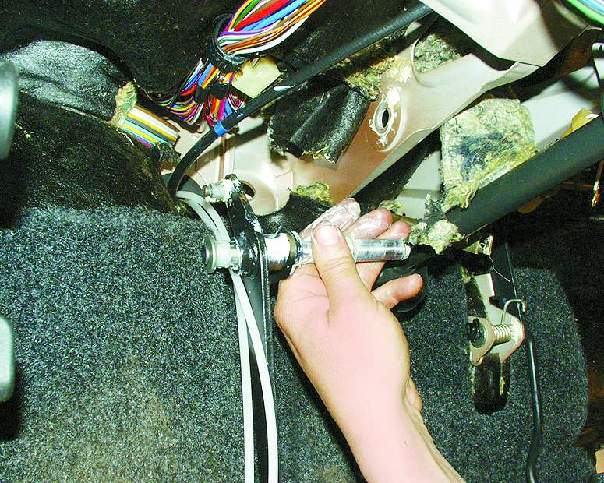

8. Вытяните ось педалей из кронштейна...

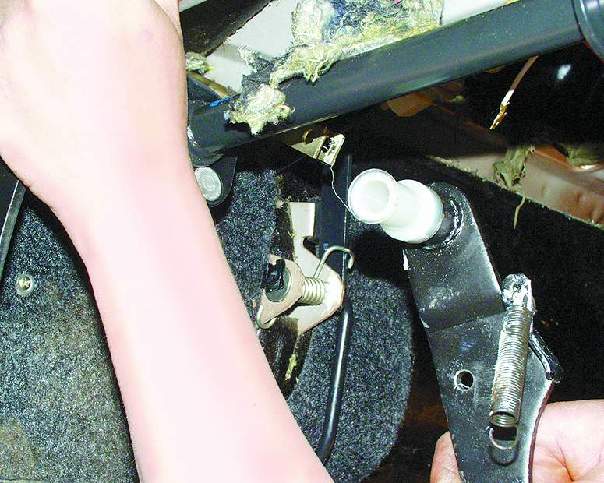

9. ...и снимите с оси педаль тормоза с дистанционной втулкой.

10. Окончательно выньте ось из кронштейна вместе с педалью сцепления. Снимите педаль с оси и выньте втулки.

11. Установите педали в обратном порядке, предварительно смазав трущиеся детали смазкой Литол-24 или ЛСЦ-15.
