11.5.4 Установка радиатора и вентилятора с кожухом

11.5.3. Установка радиатора и вентилятора с кожухом

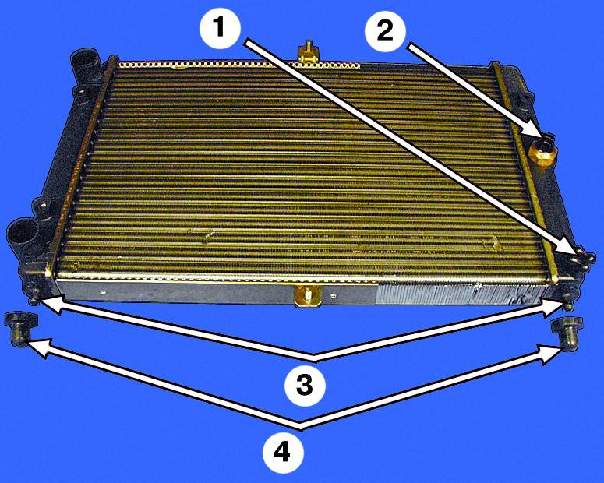

Радиатор системы охлаждения:

1 – пробка сливного отверстия
2 – датчик включения вентилятора
3 – штифты нижнего крепления
4 – резиновые подушки.

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установку радиатора и кожуха с вентилятором производите в порядке, обратном снятию, с учетом следующих моментов.
2. Сначала установите резиновые подушки в отверстия кузова, а затем вставьте в них установочные штифты радиатора. 3. Перед установкой радиатора в моторный отсек наклоните его и подсоедините к радиатору верхние шланги системы охлаждения.

4. После установки залейте охлаждающую жидкость в систему охлаждения (см. подраздел 11.5.7.).
